1Màn hình LCD TFT 32 inch Độ phân giải 360 * 360 Màn hình Smart Watch

ESHX132R-IC61-TP-RF là một mô-đun LCD TFT tròn IPS nhỏ gọn 1,32 inch với màn hình cảm ứng điện dung OGS (On Glass Sensor). Nó bao gồm các thành phần thiết yếu như bảng TFT, IC điều khiển TFT (GC9C01), mạch in linh hoạt (FPC), đèn nền, cảm biến cảm ứng điện dung OGS và IC điều khiển cảm ứng (CST816D), cung cấp một giải pháp toàn diện và nhỏ gọn.

Với độ phân giải 360x360 pixel RGB trên nền đen và độ sáng điển hình 400cd/m2, mô-đun này mang lại hình ảnh sắc nét và sống động. Màn hình cảm ứng điện dung bổ sung chức năng cảm ứng nhạy bén, cho phép tương tác người dùng liền mạch, làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu giao diện thân thiện với người dùng.

ESHX132R-IC61-TP-RF được thiết kế để linh hoạt, có giao diện QSPI cho TFT và giao diện I2C cho bảng cảm ứng. Thiết kế này đảm bảo khả năng tương thích với nhiều MCU khác nhau, chẳng hạn như 8051, PIC, AVR, ARDUINO, ARM và Raspberry Pi, cũng như nhiều ứng dụng, bao gồm hệ thống nhúng, thiết bị công nghiệp, thiết bị đeo được, máy nghe nhạc MP3, hệ thống an ninh, thiết bị y tế, điện tử tiêu dùng và thiết bị cầm tay.

FPC của mô-đun được thiết kế với đầu nối Board to Board (B2B), cho phép kết nối dễ dàng và trực tiếp với đầu nối B2B trên PCB của bạn. Điều này đơn giản hóa việc tích hợp và đảm bảo kết nối an toàn và đáng tin cậy.

A. Thông số kỹ thuật

B. Dữ liệu TP

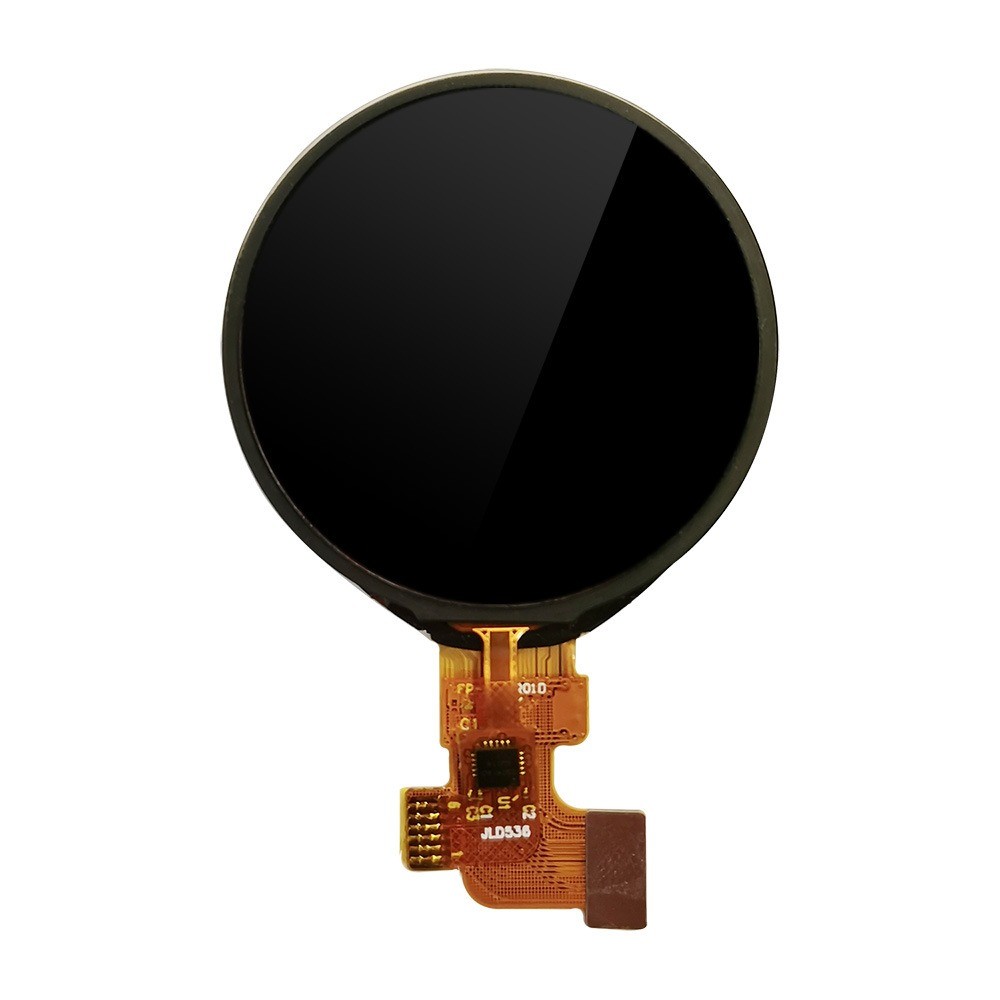

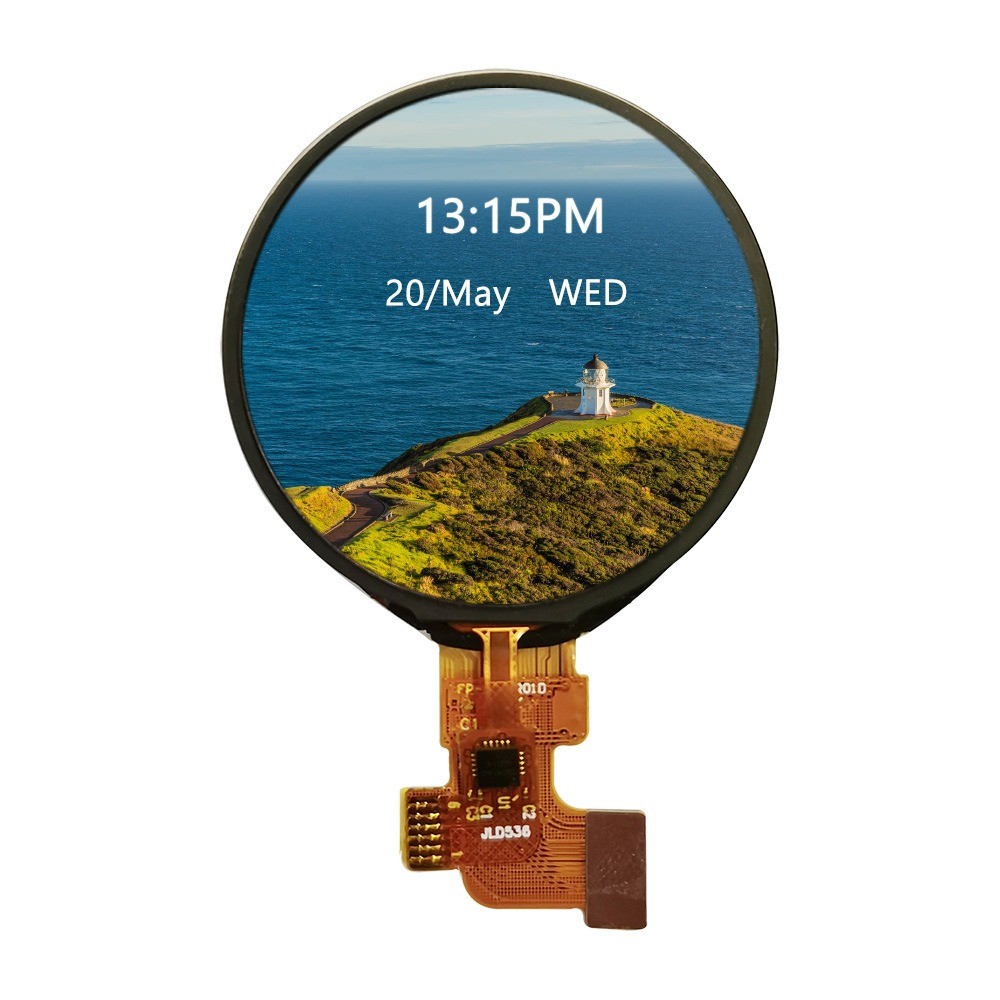

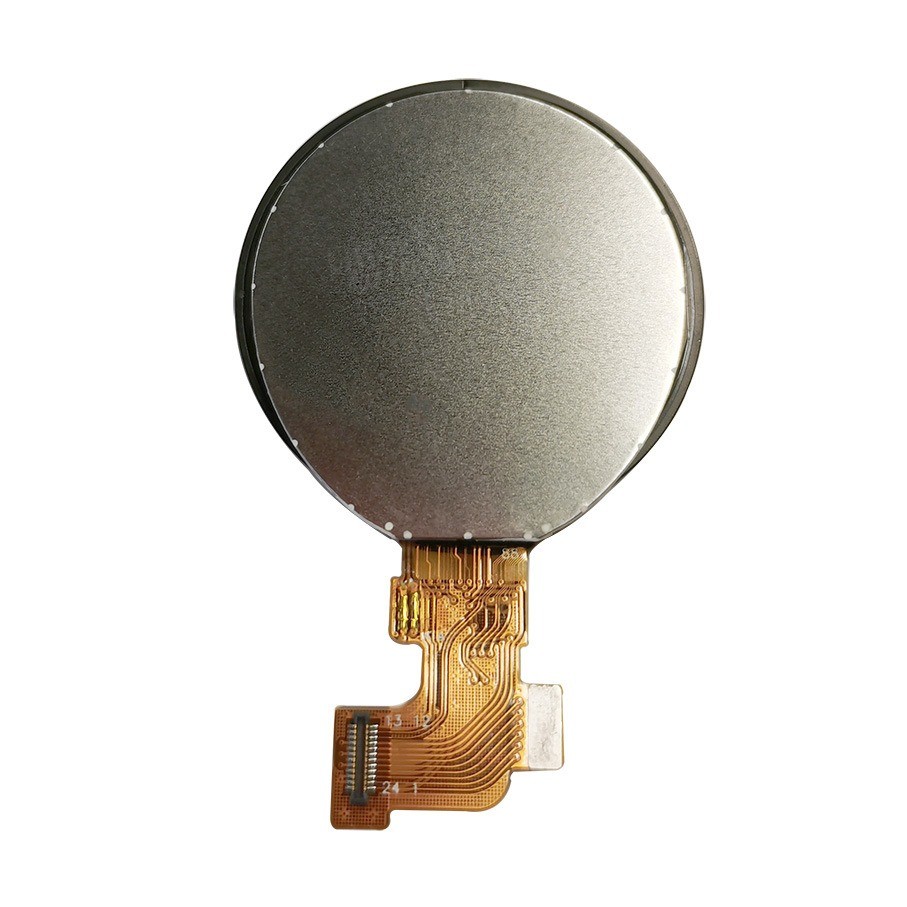

C. Hình ảnh sản phẩm

D. Bản vẽ

E: Kiến thức sản phẩm TFT

sơ đồ luồng đầu vào đế TFT và đầu vào đế CF như bên dưới


Cấu trúc TFT  như bên dưới

F: Thông tin công ty

Ưu điểm của Huaxin:
1. cơ sở nhà máy đặt tại thành phố nội địa có chi phí hiệu quả
2. thiết bị mới tiên tiến nhất có thể giữ chất lượng ổn định
3. hầu hết các quy trình sử dụng thiết bị hoàn toàn tự động có hiệu quả và chất lượng ổn định
4. kỹ sư chuyên nghiệp và trưởng sản xuất làm việc trong lĩnh vực LCD hơn 20 năm
5. tự thiết kế cho sản phẩm tùy chỉnh

chứng nhận của chúng tôi
1.ISO14001/
2.ISO9001/IATF16949
3.SGS của mô-đun LCD

• Huaxin Technology (Enshi)Co.,LTD
• Hubei.Enshi
• Ngày thành lập: 2009
• doanh nghiệp công nghệ cao chủ yếu làm về nghiên cứu và phát triển, sản xuất và bán LCD, LCM, TFT, đèn nền, OLED
• LCD bao gồm: VA, TN, HTN, STN, FSTN, CSTN và các dòng khác
• LCM bao gồm: COB, TBA, COG, TP, đèn nền LED và các dòng khác
• vốn đăng ký: hai mươi triệu
• nhân viên hiện tại: 500+
• RD chiếm 10%
• QC chiếm 15%

G: Năng lực sản xuất

H: Ứng dụng sản phẩm

1. định vị ô tô & máy in

2. gọi video & quảng cáo

3. Thiết bị ô tô & y tế

4. thiết bị thể dục & thiết bị cầm tay

5. điều khiển công nghiệp và thiết bị gia dụng

I: Đặc điểm màn hình TFT

1. Chất lượng hình ảnh: Màn hình TFT mang lại chất lượng hình ảnh tuyệt vời với độ phân giải cao, sắc nét và độ chính xác màu.

2. Thời gian phản hồi: Màn hình TFT có thời gian phản hồi nhanh, nghĩa là chúng có thể bật và tắt pixel nhanh chóng.

3. Góc nhìn: Màn hình TFT thường cung cấp góc nhìn rộng, cho phép xem màn hình rõ ràng từ các vị trí và góc độ khác nhau mà không bị thay đổi màu sắc đáng kể hoặc mất chất lượng hình ảnh.

4. Hiệu quả năng lượng: Màn hình TFT tiết kiệm năng lượng so với các công nghệ hiển thị khác.

5. Kích thước và tính linh hoạt: Màn hình TFT có thể được sản xuất với nhiều kích cỡ khác nhau, từ màn hình nhỏ cho thiết bị cầm tay đến bảng điều khiển lớn cho TV và màn hình.

6. Đèn nền: Hầu hết các màn hình TFT yêu cầu hệ thống đèn nền, chẳng hạn như đèn nền LED (Light-Emitting Diode), để chiếu sáng màn hình.

7. Ứng dụng rộng rãi:

J: Có bất kỳ nhược điểm hoặc hạn chế nào khi sử dụng màn hình TFT không?

1. Góc nhìn hạn chế:

2. Tỷ lệ tương phản hạn chế

3. Đèn nền và tiêu thụ điện năng

4. Thời gian phản hồi và nhòe chuyển động

5. Tính linh hoạt hạn chế

6. Dải màu hạn chế
